综合实验：基于 CO2 排放量数据集的数据分析及可视化

9.1 这是什么

这一章做一次完整的综合实验：拿一份全球 CO2 排放量的历史数据，从 HDFS 读进来，用 PySpark 做清洗与聚合，用 Spark MLlib 把多个数值列拼成特征向量并算出相关系数矩阵， 最后用 Jupyter Notebook 加 matplotlib、seaborn、geopandas 把结果画成柱状图、折线图、 相关性热力图和世界地图。产出是一组落在 HDFS 上的分析结果目录，以及一组可直接放进 报告的统计图。

CO2 排放量数据集：一份按「国家 + 年份」组织的历史排放统计表，每个国家每一年是一行， 列上分列了总排放量以及煤、石油、天然气、水泥、放空燃烧等分项排放量，还有一个人均 排放量列。它天然适合做分组聚合和时间序列趋势分析，所以被用作综合实验的样本数据。

PySpark：Spark 的 Python 接口。Spark 是基于内存的分布式计算引擎，把数据分片后并行 处理；相比 MapReduce 少了反复落盘，迭代计算快得多。PySpark 让 Python 代码去驱动这批 分布式算子，DataFrame 是它最主要的数据抽象。

CSV 与 DataFrame 的 schema：CSV 是纯文本的逗号分隔表格，读进来时没有类型信息；schema 描述的就是这份表格每一列叫什么、是什么类型、能不能为空。用 inferSchema=True 让 Spark 抽样推断类型，printSchema() 把结果打印出来核对。

MLlib：Spark 自带的机器学习库，提供特征处理、统计、回归、聚类、协同过滤等算法。 本实验用到的是其中的特征转换器和统计工具。

VectorAssembler：MLlib 的特征转换器，把多列数值拼成一个特征向量。Spark 的机器学习 算法不逐列接收输入，只接收一列向量，所以要先做这一步拼接。

Correlation：MLlib 的统计工具，对特征向量逐对计算相关系数。相关系数取值在 -1 到 1 之间，绝对值越接近 1 说明两列的线性关系越强，接近 0 说明基本没有线性关系。

matplotlib：Python 最基础的绘图库，柱状图、折线图、散点图都由它出图。

seaborn：构建在 matplotlib 之上的统计绘图库，风格统一，画热力图和分布图比 matplotlib 本身省事。

geopandas：处理地理数据的 Python 库，可以在世界地图底图上按国家填色。本实验用它的 内置数据集 naturalearth_lowres 作为离线底图，不需要联网下载。

热力图的 annot 参数：控制是否在每个格子里把数值标出来。相关系数矩阵只有把数字标出 来才能逐格读数，所以绘图时把它设为 True。

在整体流程里处在哪一步：这是全书最后一个综合实验，前面八章分别把平台搭好（第 1 章 的 Hadoop/HDFS/Spark/PySpark 环境）、用 Spark SQL 处理结构化数据（第 3 章）、用 MLlib 跑算法（第 5 章）、用网页把结果展示出去（第 6 至 8 章）。这一章不再引入新平台，而是把 已装好的平台、SQL 式聚合、MLlib 统计能力和图表展示能力合起来用一遍，验证整条链路是 不是通的。

9.2 前置条件

开始动手前，下面这些必须已经具备，逐条核对：

• Hadoop 已经启动，jps 输出里能看到 NameNode、DataNode，以及单机模式下的

SecondaryNameNode。

• Spark 已经安装并配好环境变量，spark-submit --version 能打印版本号。
• PySpark 能在 Python 里直接导入，python -c "import pyspark; print(pyspark.__version__)"

有输出。

• Anaconda 与 Jupyter Notebook 已安装，jupyter notebook --version 有输出。
• Python 环境里已经装好 pandas、matplotlib、seaborn、geopandas，导入不报错。
• 数据文件 dataset.csv 已经上传到 HDFS，用

hdfs dfs -ls /user/xmw/dataset.csv 能看到该文件。

• HDFS 上已经存在实验用的输出目录前缀 /co2/，写盘时由程序自动创建也可以。
• 前置知识：会写基本的 PySpark DataFrame 聚合；看得懂相关系数的含义；知道 Jupyter

Notebook 是按单元格执行的。

9.3 操作步骤

9.3.1 任务分析与环境搭建

这一步把前面各章装好的组件串起来，并明确本实验要回答的问题。任务是四件事：哪些国家 排放最多、中国近十年的排放走势如何、全球排放的长期趋势是什么、各排放分项之间哪些 相关性高。

先核对平台上该跑的进程都在。

# 执行目录：任意目录，登录 Hadoop 所在的 Linux 机器后直接执行
jps

应当看到类似下面的输出，其中必须有 NameNode 与 DataNode。

31802 NameNode
32045 DataNode
32420 SecondaryNameNode

数据集的列一共十列，含义如下。

把数据文件放进 HDFS，并确认落位。

# 执行目录：数据文件所在目录（例如 /home/ubuntu18/data）
hdfs dfs -mkdir -p /user/xmw
hdfs dfs -put -f dataset.csv /user/xmw/dataset.csv

# 执行目录：任意目录
hdfs dfs -ls /user/xmw/

-put -f 表示存在同名文件时覆盖，重复上传不会报错。输出里应出现 dataset.csv 一行。

启动交互式的 PySpark，用它逐段验证后续代码。

# 执行目录：任意目录
pyspark --master local[*]

提示符变成 >>> 即进入交互式会话；按 exit() 退出。如果只是想跑脚本， 带 --num-executors 之类的参数用 spark-submit 提交也可以，本实验的数据量小， 用 local[*] 就够。

9.3.2 用 PySpark 做基础数据分析

这一步把 CSV 读成 DataFrame，确认 schema，然后按国家和年份两个维度做聚合。

读文件并查看结构。header=True 表示第一行是列名，inferSchema=True 让 Spark 推断 每列类型。

from pyspark.sql import SparkSession
from pyspark.sql.functions import sum, avg, col

spark = SparkSession.builder.appName("co2-analysis").getOrCreate()

mdf = spark.read.csv("hdfs://localhost:9000/user/xmw/dataset.csv",
                     header=True, inferSchema=True)
mdf.printSchema()
mdf.show(5)

printSchema() 应当把 Country 打印成 string，把 Year、Total、Coal 等打印成 int 或 double。如果全部是 string，说明 inferSchema 没生效，后续求和会得到 拼接结果而不是数值，需要显式 cast。

按国家聚合总排放量并排名。groupBy 分组、agg 聚合、orderBy 排序是 Spark SQL 最 核心的三件套，第 3 章已经反复用过。

country_total = mdf.groupBy("Country") \
    .agg(sum("Total").alias("Total")) \
    .orderBy(col("Total").desc())

country_total.show(10)

前十名的结果按总量从大到小排列，第一行是一个排放量远高于其余国家的经济体。

按年份聚合全球总量，得到长期趋势的底表。

year_total = mdf.groupBy("Year") \
    .agg(sum("Total").alias("Total")) \
    .orderBy("Year")

year_total.show(20)

这一步的产出是两份聚合结果。数据量小的时候停留在驱动端即可；要落盘的话，把 country_total 换成后面 9.3.3 的 write.mode("overwrite") 写法即可。

9.3.3 用 Spark MLlib 做特征处理与相关性分析

这一步把九个数值列拼成一个特征向量，再用 Correlation 算出逐对的相关系数矩阵， 并把矩阵和后续的统计摘要写回 HDFS。

先做向量化。VectorAssembler 的三个关键参数是 inputCols（要拼哪些列）、outputCol （拼完叫什么）、handleInvalid（遇到空值怎么办，skip 表示丢弃该行而不是报错）。

from pyspark.ml.feature import VectorAssembler
from pyspark.ml.stat import Correlation
import pandas as pd

input_cols = ["Year", "Total", "Coal", "Oil", "Gas",
              "Cement", "Flaring", "Other", "PerCapita"]

assembler = VectorAssembler(
    inputCols=input_cols,
    outputCol="features",
    handleInvalid="skip"
)
df_vector = assembler.transform(mdf)
df_vector = df_vector.select("features")

assembler.transform 是惰性转换，执行 show 或 count 时才真正触发计算。接着算相关 系数，Correlation.corr 返回的是一个只有一行一列的 DataFrame，取出该行第一个字段再 转成 NumPy 数组。

corr_result = Correlation.corr(df_vector, "features").head()
corr_matrix = corr_result[0].toArray()

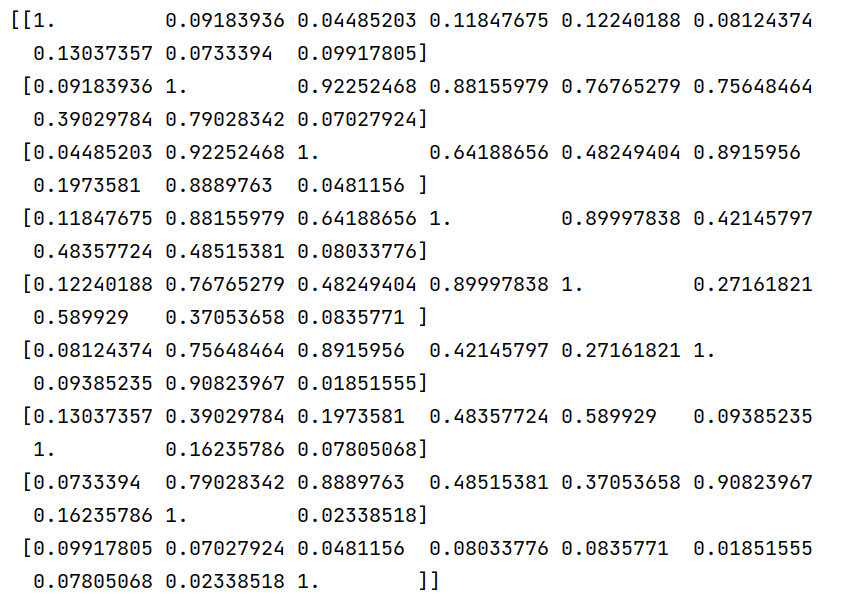

打印出来的矩阵是一个九行九列的对称矩阵，对角线全是 1。矩阵中可以直接读到的几个值： Total 与 Coal 为 0.92252468，Total 与 Oil 为 0.88155979，Total 与 Gas 为 0.76765279，Total 与 Cement 为 0.75648464，Total 与 Other 为 0.79028342， Total 与 Flaring 为 0.39029784，Total 与 PerCapita 为 0.07027924。分项之间， Coal 与 Cement 为 0.8915956，Coal 与 Other 为 0.8889763，Cement 与 Other 为 0.90823967，Oil 与 Gas 为 0.89997838。

由于 Spark 的 to_csv 写法在集群模式下容易踩序列化的坑，这里采用「转到 Pandas 落 本地临时文件，再用 Spark 读回来写 HDFS」的两段式写法，本机跑稳定。

corr_pd = pd.DataFrame(corr_matrix)
corr_pd.to_csv("file:///home/ubuntu18/corr_temp.csv", index=False, header=False)

result = spark.read.csv("file:///home/ubuntu18/corr_temp.csv",
                        header=False, inferSchema=True)
result.write.mode("overwrite").csv("/co2/analyst-ml-1")
result.show()

file:/// 前缀表示本地文件系统而不是 HDFS，少了这个前缀 Spark 会去 HDFS 上找路径。 write.mode("overwrite") 保证重复执行不会因为目录已存在而失败。

接着做线性回归预测下一年的排放量，把预测结果写成 DataFrame 落盘。预测值是一个标量 Python 浮点数，需要用 createDataFrame 转回分布式表才能写 HDFS。

result_df = spark.createDataFrame(
    [("China", 2023, predicted_total)],
    ["Country", "Year", "PredictedTotal"]
)
result_df.write.mode("overwrite").format("csv").save("/co2/analyst-ml-2")

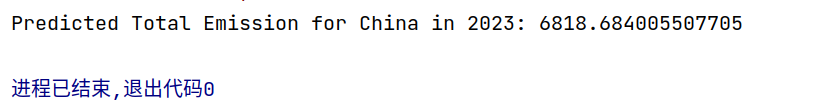

运行结束后终端打印的预测值与退出码如下，进程已结束,退出代码0 表示脚本正常收尾。

最后用 MLlib 的汇总统计拿到各列的均值、方差等信息，结果存成 Parquet。Parquet 是列式 存储格式，适合后续按列读取。

from pyspark.ml.stat import Summarizer

summary_df = df_vector.agg(
    Summarizer.summary(df_vector.features).alias("summary")
)

summary_df.show(truncate=False)
summary_df.write.parquet("/co2/analyst-ml-3")

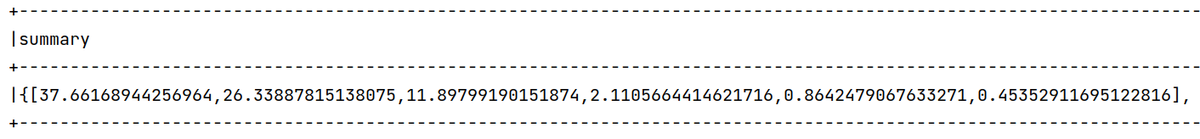

truncate=False 让整行完整打印，不被省略号截断。输出形如一行数组，元素依次对应各列 的统计量。

9.3.4 用 Jupyter + matplotlib/geopandas 做可视化

这一步换到 Jupyter Notebook 里，把聚合结果转成 Pandas 再用绘图库出图。启动方式：

# 执行目录：任意目录，目录下若有 .ipynb 会一并出现在列表里
jupyter notebook --ip=0.0.0.0 --port=8888 --allow-root

浏览器打开终端里打印的地址，新建一个 Notebook。每个单元格里都先建立 Spark 会话并 把数据读成 mdf，再 toPandas() 转本地表——绘图库只认 Pandas，不认 Spark DataFrame。

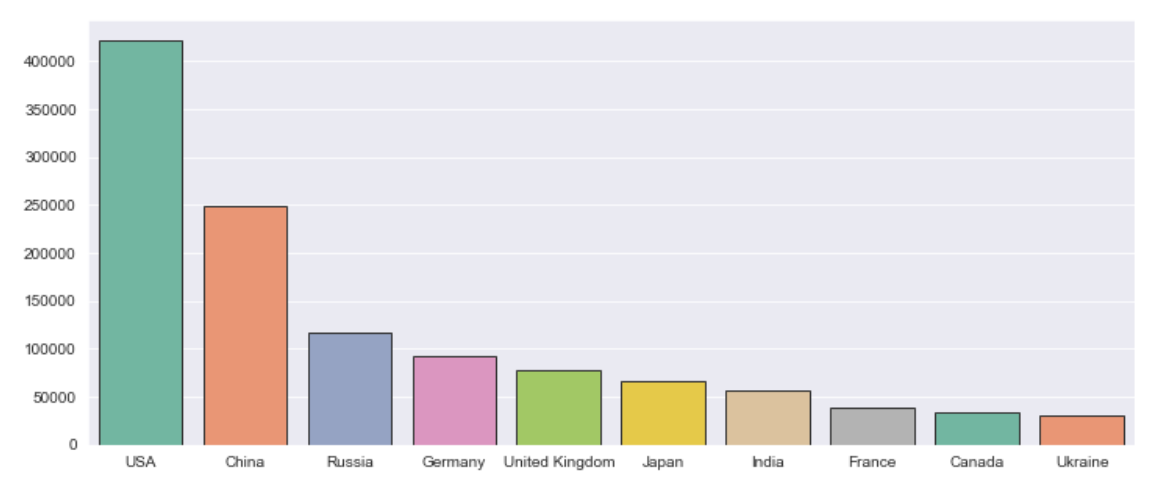

排放总量前 10 的国家用柱状图表示。sort_values 按总量降序，取前十个国家名和值。

import matplotlib.pyplot as plt
import seaborn as sns

countries = list(df.groupby('Country').sum().sort_values(by='Total', ascending=False).index)
values = list(df.groupby('Country').sum().sort_values(by='Total', ascending=False)['Total'])

plt.figure(figsize=(12, 5))
sns.set_style('darkgrid')
sns.barplot(x=countries[:10], y=values[:10], palette='Set2', edgecolor='.2')

figsize 控制画布尺寸，单位是英寸；edgecolor 给柱子加描边。出图后前十名的顺序与 9.3.2 里的排名一致。

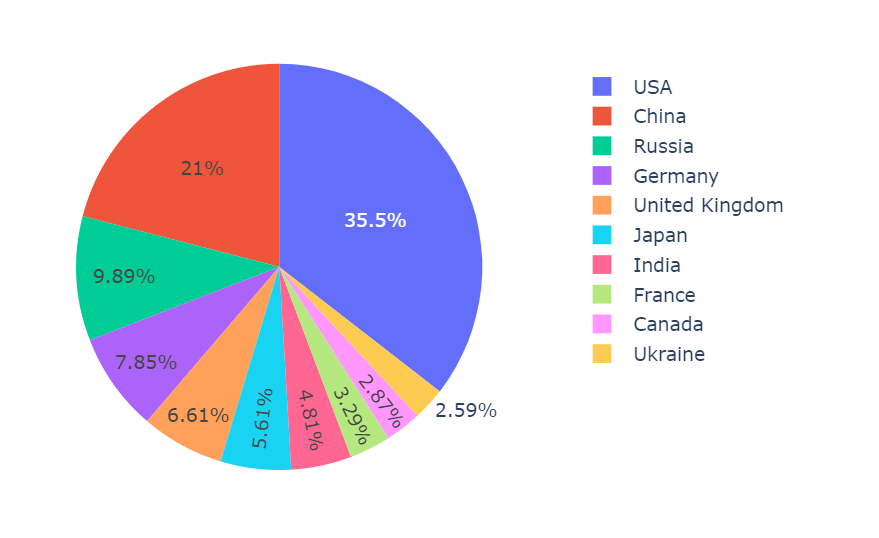

同一批数据用饼图看占比。图例在右侧列出十个国家，扇区上标的是各自百分比。

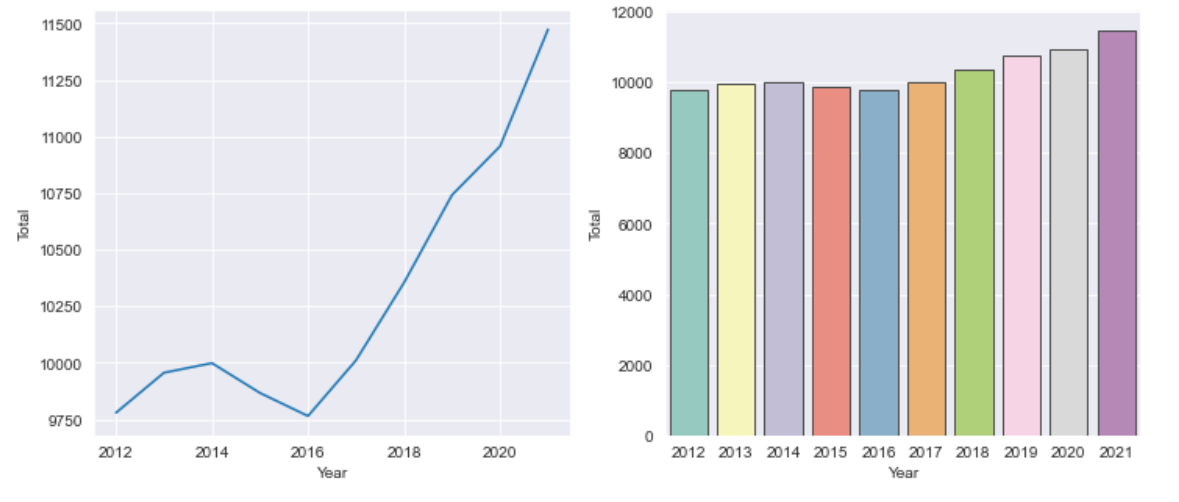

中国 2012 到 2021 年的排放量单独拎出来看，左边折线看走势、右边柱状看逐年数值。

china = mdf.filter((mdf.Year >= 2012) & (mdf.Year <= 2021)) \
    .groupBy("Year").agg(sum("Total").alias("Total")) \
    .orderBy("Year").toPandas()

plt.figure(figsize=(12, 5))
plt.plot(china["Year"], china["Total"])
plt.xlabel("Year")
plt.ylabel("Total")
plt.title("China CO2 Emissions Line Chart")
plt.show()

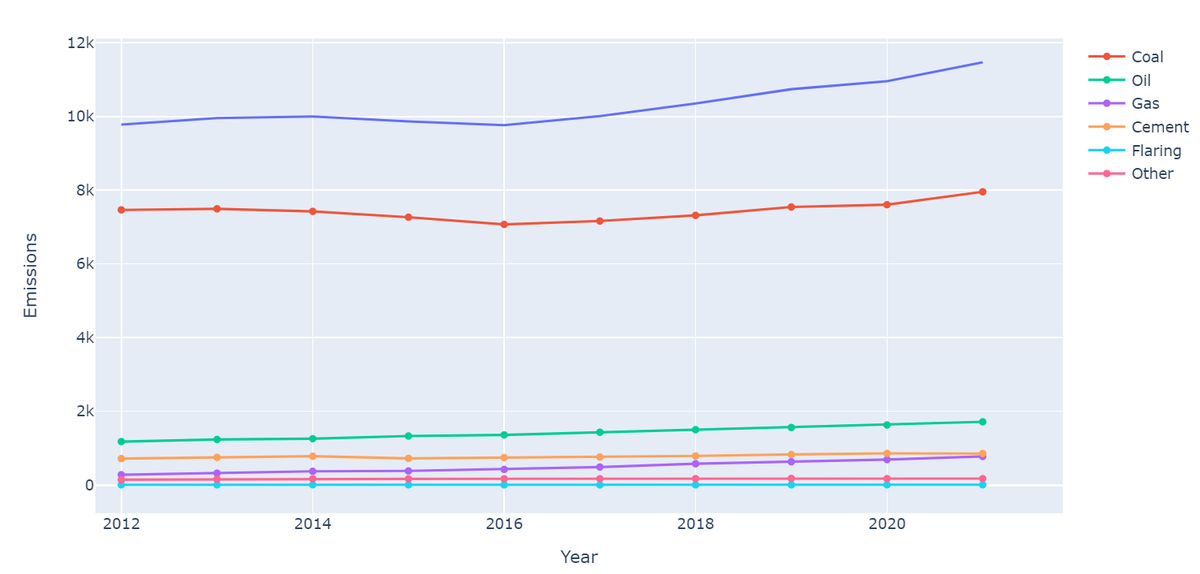

全球各类排放的年度趋势用多条折线叠加。按年份分组后对每一类分别求和，toPandas() 一次带回本地。

from pyspark.sql.functions import sum
import matplotlib.pyplot as plt

categories = ['Coal', 'Oil', 'Gas', 'Cement', 'Flaring', 'Other']

global_trend = mdf.groupBy("Year") \
    .agg(sum("Coal").alias("Coal"),
         sum("Oil").alias("Oil"),
         sum("Gas").alias("Gas"),
         sum("Cement").alias("Cement"),
         sum("Flaring").alias("Flaring"),
         sum("Other").alias("Other")) \
    .orderBy("Year") \
    .toPandas()

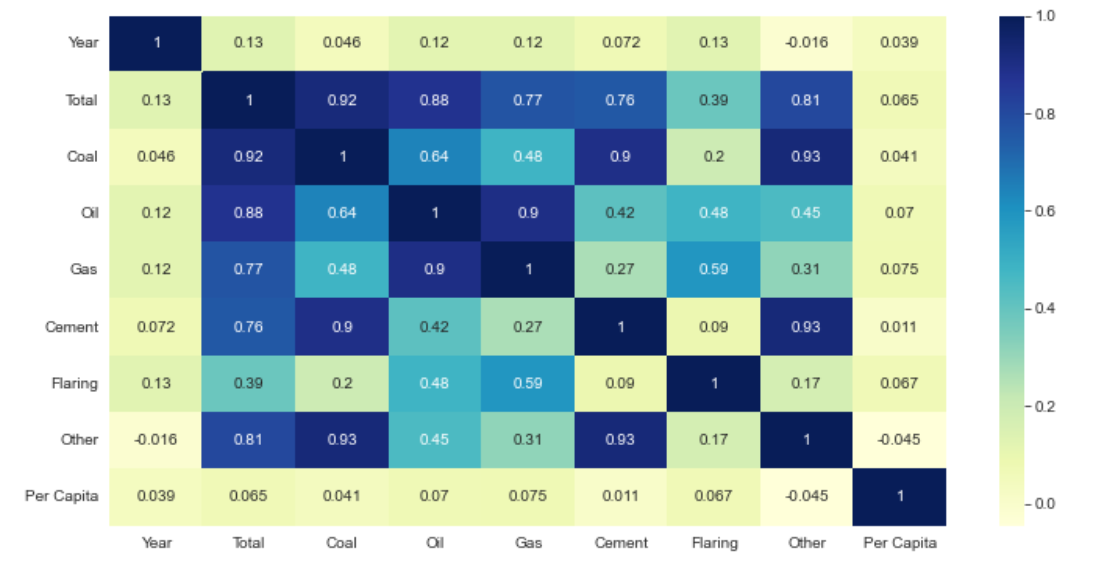

相关性热力图直接用 9.3.3 算出的系数矩阵绘制，annot=True 把数值写进每一格，配色深浅 再看绝对值大小。

import seaborn as sns
import matplotlib.pyplot as plt

plt.figure(figsize=(10, 8))
sns.heatmap(corr_matrix, annot=True, cmap='YlGnBu',
            xticklabels=input_cols, yticklabels=input_cols)
plt.show()

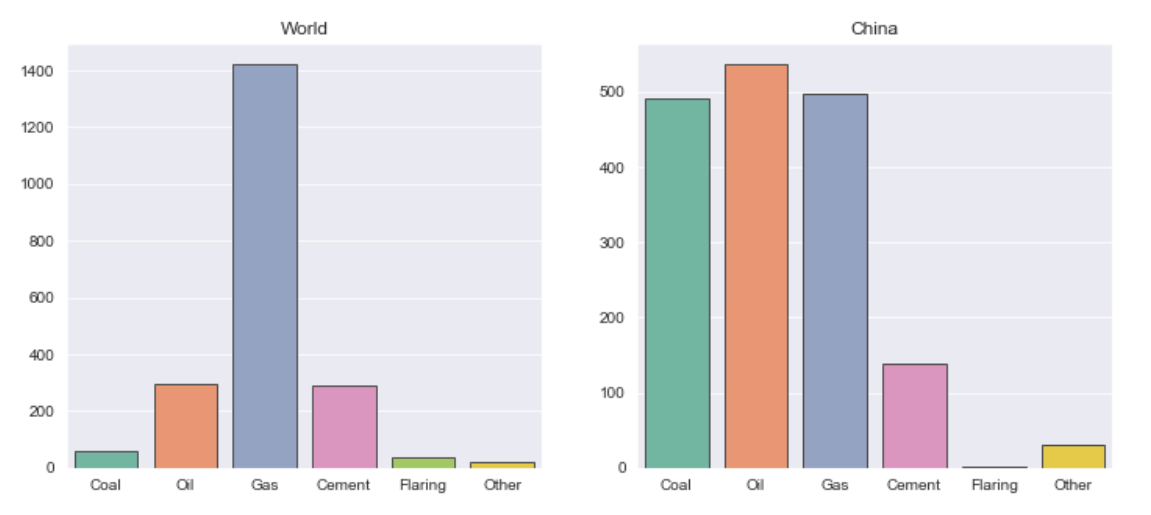

世界范围与中国范围内分项排放的对比放在并排的两张柱状图里，左边是全球各类合计、 右边是中国各类合计，可以看出两者都以煤、油、气为主。

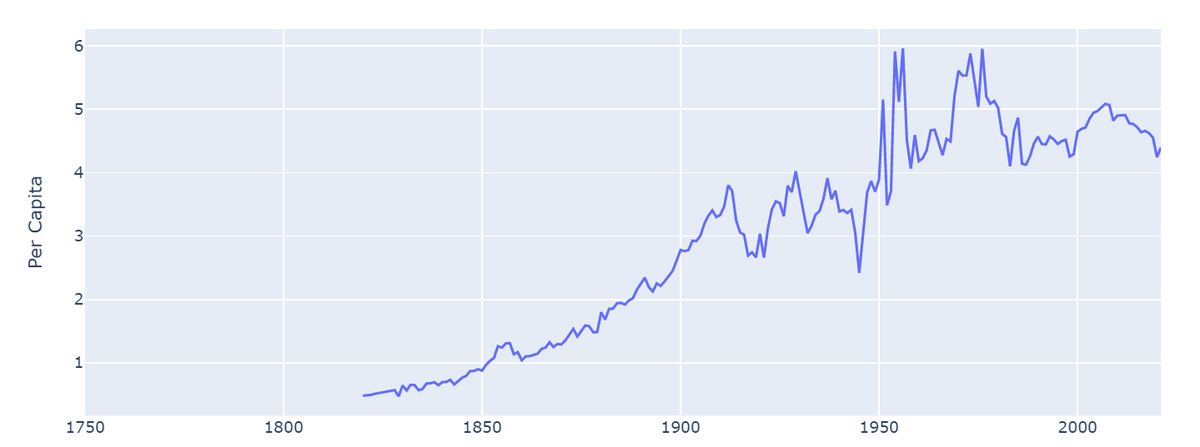

人均排放用均值而不是求和，因为人均列本身已经是比值，再求和没有意义。

from pyspark.sql.functions import avg
import matplotlib.pyplot as plt

year_df = mdf.groupBy("Year") \
    .agg(avg("PerCapita").alias("PerCapita"),
         avg("Total").alias("Total")) \
    .orderBy("Year") \
    .toPandas()

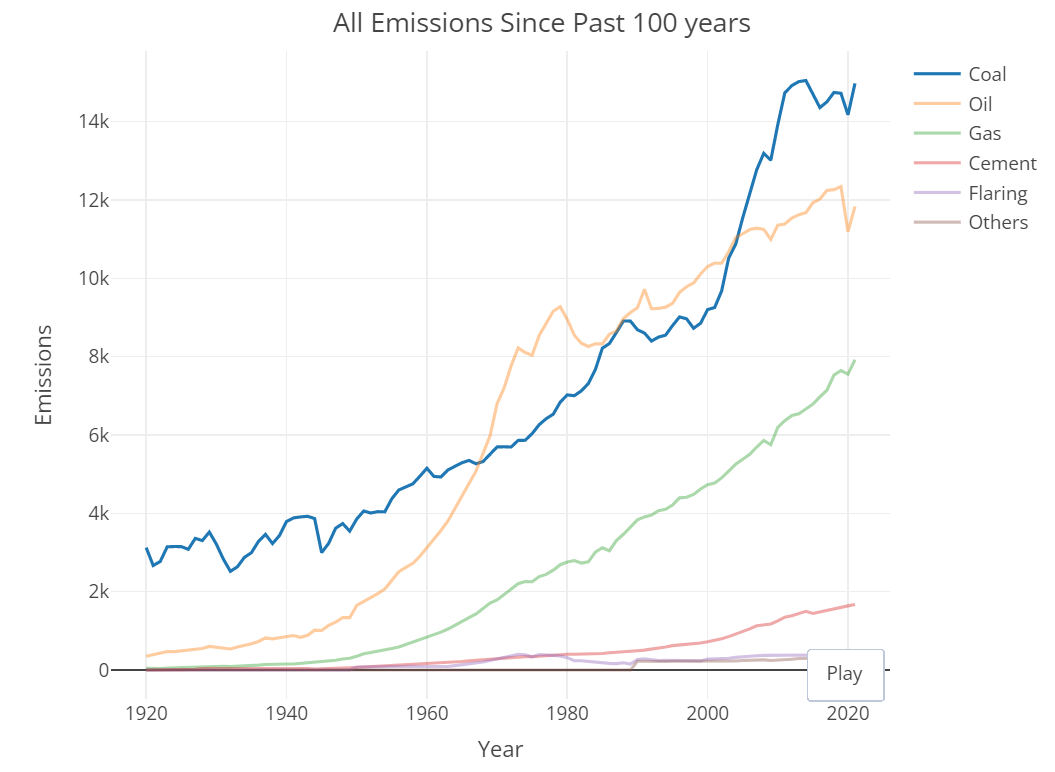

把时间窗口拉长到近一百年，各类排放的长期走势更清楚，煤炭在二十世纪中期之后快速 抬升并超过石油。

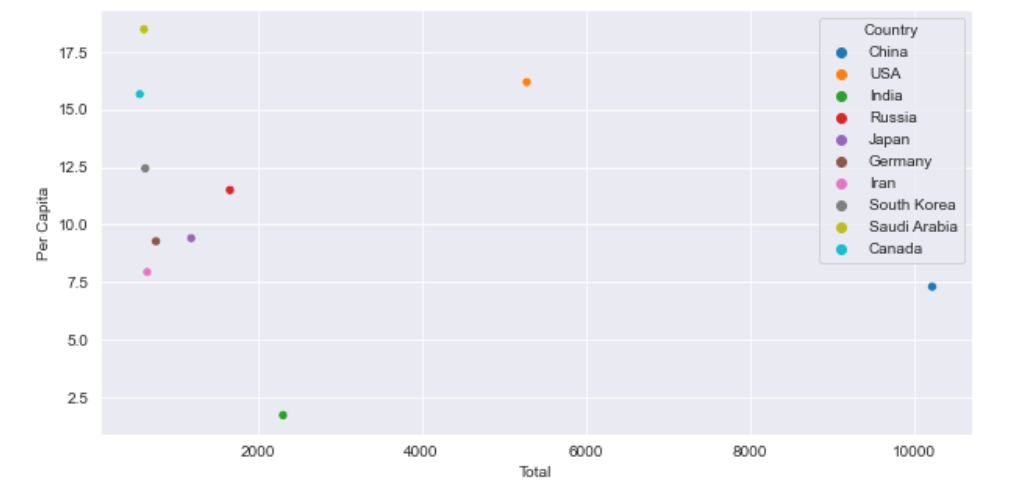

再画一张散点图看总量与人均两个指标的关系，横轴总量、纵轴人均，不同国家用不同颜色， 图例标出国家名。

世界地图用 geopandas 的离线底图按国家填色，naturalearth_lowres 是它自带的世界边界 数据集，无需联网。

import geopandas as gpd
import matplotlib.pyplot as plt

world = gpd.read_file(gpd.datasets.get_path('naturalearth_lowres'))
world.rename(columns={"name": "Country"}, inplace=True)

columns = ['Coal', 'Oil', 'Gas', 'Cement', 'Flaring', 'Other']

底图数据集里的国家名列叫 name，与本数据集里的 Country 不一致，必须先 rename 才能按国家名合并，这是地图部分最容易卡住的一步。地图效果的输出本实验从略， 只保留代码与底图准备步骤。

9.3.5 汇总结论

把前面几步的图表结论归拢，回答 9.3.1 提出的四个问题。

排放最多的国家：总量排名前十依次是美国、中国、俄罗斯、德国、英国、日本、印度、法国、 加拿大、乌克兰。美国一家占到前十名合计的约 35.5%，中国约占 21%，两国合计超过一半。 排放量与国家的工业化程度、经济规模直接相关，排放量最高的几个都是经济大国。

中国 2012 至 2021 年的趋势：这十年间从约 9800 一路升到约 11500，中间 2015 到 2016 年 有一次回落，2016 年触底后逐年抬升，2019 年之后增速明显加快。用线性回归外推， 2023 年的总量预测值约为 6818.68。

全球排放趋势：近百年全球 CO2 排放持续增长，近几年增速还在加快。从 2012 到 2021 的 分项看，天然气排放一路上行，煤炭在 2015 至 2016 年小幅回落后又重新走高，石油保持 平稳，其余各项变化不大。

相关性强的物质：Total 与 Coal 的相关系数为 0.92、与 Oil 为 0.88、与 Gas 为 0.77、 与 Cement 为 0.76，说明总排放量由这几项共同决定，其中煤炭的贡献最直接。分项之间， Cement 与 Other 为 0.91、Oil 与 Gas 为 0.90、Coal 与 Cement 为 0.89、 Coal 与 Other 为 0.89，属于强正相关；Flaring 与其余各项的相关性普遍在 0.4 以下， PerCapita 与各分项的相关系数都在 0.1 附近，说明人均指标与总量指标刻画的是不同侧面。 Year 与 Total 的相关系数只有 0.13，因为国家之间的量级差异把时间趋势掩盖掉了， 考察时间趋势要看按年聚合后的折线图而不是原始列的相关性。

9.4 结果验证

逐条核对，每条都能明确判定通过或不通过：

• 交互式会话里 mdf.printSchema() 的输出中，Country 为 string，Year 为 int，

Total、Coal、Oil、Gas、Cement、Flaring、Other、PerCapita 为 数值类型，没有一列是 string。

• country_total.show(10) 输出的第一行是总量最大的国家，第十行是乌克兰，共返回

十行。

• Correlation.corr 得到的矩阵是九行九列，主对角线九个元素全部为 1，矩阵关于对角线

对称。

• 相关系数矩阵中 Total 与 Coal 的值为 0.92252468，Cement 与 Other 的值为

0.90823967，误差在小数点后六位以内。

• 终端最后一行打印 进程已结束,退出代码0，说明脚本没有异常退出。
• hdfs dfs -ls /co2/ 的输出中同时存在 analyst-ml-1、analyst-ml-2、

analyst-ml-3 三个目录，且前两个目录下能看到以 part- 开头的文件。

• Jupyter 中逐个单元格执行后，依次得到柱状图、饼图、中国折线图、全球分项折线图、

相关性热力图、分项对比柱状图、人均趋势折线图、百年趋势折线图、散点图共九张图， 没有单元格抛异常。

• 柱状图与饼图给出的前十名国家顺序一致，饼图中最大一块的标注为 35.5%。
• 中国折线图的纵轴范围约在 9750 到 11500 之间，2016 年是这十年的最低点。
