实验四 · Kubernetes集群部署
实验目的

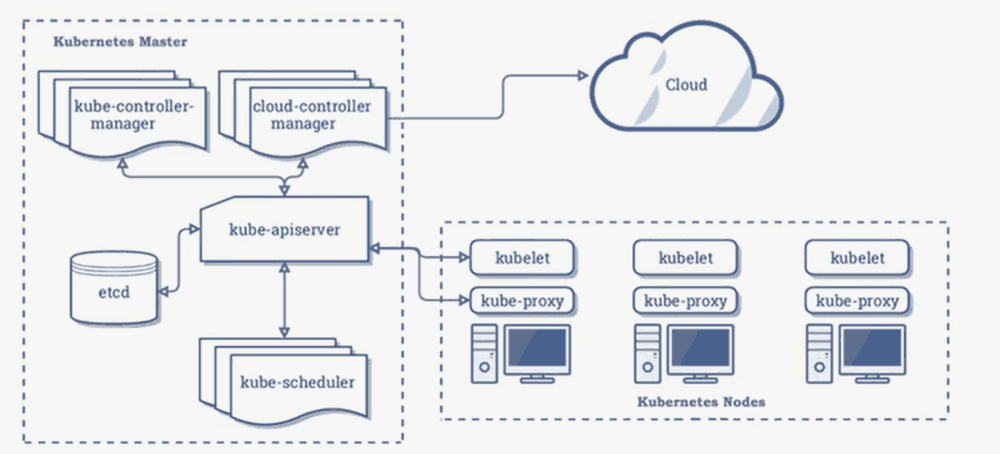

- 了解kubernetes核心架构
- 掌握kubernetes集群部署
实验原理
Kubernetes，也被称为K8s，是一个用于自动化部署、扩展和管理容器化应用的开源系统。
实验仪器材料
- 个人计算机一台
- vmware worksation
- CentOS7
- kubernetes
实验内容与步骤
准备机器
搭建K8S集群，准备三台2核4G的虚拟机(内存至少2G以上)，操作系统选择用centos 7以上版本（IP地址根据自己虚拟机更改，三台要不一样IP）
| 主机（IP） | 说明（主机名） |
|---|---|
| 192.168.128.11 | cj-master |
| 192.168.128.12 | cj-node1 |
| 192.168.128.13 | cj-node2 |
分别修改三台虚拟机的主机名和IP
- 给三台主机修改主机名
hostnamectl set-hostname xxx
第一台：cj-master
第二台：cj-node1
第三台：cj-node2
- 给三台主机设置centos系统为静态IP地址,并确保系统能连接网络。
#注意修改自己的网卡配置文件
vi /etc/sysconfig/network-scripts/ifcfg-ens33
(IP根据自己实际实验环境设置)
TYPE=Ethernet
PROXY_METHOD=none
BROWSER_ONLY=no
BOOTPROTO=static
DEFROUTE=yes
IPV4_FAILURE_FATAL=no
IPV6INIT=yes
IPV6_AUTOCONF=yes
IPV6_DEFROUTE=yes
IPV6_FAILURE_FATAL=no
IPV6_ADDR_GEN_MODE=stable-privacy
NAME=ens33
UUID=cf0a8d45-3fbe-4ab9-b76b-ccc488a9b14c
DEVICE=ens33
ONBOOT=yes
IPADDR=192.168.128.11
NETMASK=255.255.255.0
GATEWAY=192.168.128.2
DNS1=192.168.128.2
#重启网络服务
systemctl restart network
#验证网络联通
ping www.baidu.com
安装Docker（如已安装好docker可跳过）
sudo yum remove docker*
sudo yum install -y yum-utils
#配置docker的yum地址
sudo yum-config-manager \
--add-repo \
http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
#安装指定版本
sudo yum install -y docker-ce-20.10.7 docker-ce-cli-20.10.7 containerd.io-1.4.6
#启动&开机启动docker
systemctl enable docker --now
docker镜像加速器配置
sudo mkdir -p /etc/docker
sudo tee /etc/docker/daemon.json <<-'EOF'
{
"registry-mirrors": ["https://jbw52uwf.mirror.aliyuncs.com"],
"exec-opts": ["native.cgroupdriver=systemd"],
"log-driver": "json-file",
"log-opts": {
"max-size": "100m"
},
"storage-driver": "overlay2"
}
EOF
sudo systemctl daemon-reload
sudo systemctl restart docker
安装Kubernetes
基本环境
所有机器执行以下操作
每个机器使用内网ip互通
#1. 关闭防火墙并设置开机不启动
systemctl stop firewalld
systemctl disable firewalld
2、关闭 selinux
将 SELinux 设置为 permissive 模式（相当于将其禁用）
sudo setenforce 0
sudo sed -i 's/\^SELINUX=enforcing$/SELINUX=permissive/' /etc/selinux/config
#3、关闭swap
swapoff -a
sed -ri 's/.swap./#&/' /etc/fstab
systemctl reboot #重启生效
free -m #查看下swap交换区是否都为0，如果都为0则swap关闭成功
#4、添加hosts，执行如下命令，ip需要修改成你自己机器的ip
cat >> /etc/hosts << EOF
192.168.128.11 cj-master
192.168.128.12 cj-node1
192.168.128.13 cj-node2
EOF
#5、允许 iptables 检查桥接流量
cat <<EOF | sudo tee /etc/modules-load.d/k8s.conf
br_netfilter
EOF
cat <<EOF | sudo tee /etc/sysctl.d/k8s.conf
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
EOF
sudo sysctl --system
#6、设置时间同步
yum install ntpdate -y
ntpdate time.windows.com
安装kubelet、kubeadm、kubectl
#7、配置k8s的yum源地址
cat <<EOF | sudo tee /etc/yum.repos.d/kubernetes.repo
[kubernetes]
name=Kubernetes
baseurl=http://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64
enabled=1
gpgcheck=0
repo_gpgcheck=0
gpgkey=http://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg
http://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
EOF
#8、如果之前安装过k8s，先卸载旧版本
yum remove -y kubelet kubeadm kubectl
#9、查看可以安装的版本
yum list kubelet --showduplicates | sort -r
#10、安装 kubelet，kubeadm，kubectl指定版本，我们使用kubeadm方式安装k8s集群
sudo yum install -y kubelet-1.20.9 kubeadm-1.20.9 kubectl-1.20.9
#11、开机启动kubelet
sudo systemctl enable --now kubelet
#12、下载各个机器需要的镜像
sudo tee ./images.sh <<-'EOF'
#!/bin/bash
images=(
kube-apiserver:v1.20.9
kube-proxy:v1.20.9
kube-controller-manager:v1.20.9
kube-scheduler:v1.20.9
coredns:1.7.0
etcd:3.4.13-0
pause:3.2
)
for imageName in ${images[@]} ; do
docker pull registry.cn-hangzhou.aliyuncs.com/lfy_k8s_images/$imageName
done
EOF
chmod +x ./images.sh && ./images.sh
初始化master节点
初始化主节点
在k8s-master机器上执行初始化操作(里面的第一个ip地址就是k8s-master机器的ip，改成你自己机器的，后面两个ip网段不用动)
#所有网络范围不重叠
kubeadm init \
--apiserver-advertise-address=192.168.128.11 \
--control-plane-endpoint=k8s-master \
--image-repository registry.cn-hangzhou.aliyuncs.com/lfy_k8s_images \
--kubernetes-version v1.20.9 \
--service-cidr=10.96.0.0/16 \
--pod-network-cidr=10.244.0.0/16
如果初始化失败，可以查看kubelet日志
journalctl -xefu kubelet
#如果初始化失败，重置kubeadm（成功的不需要操作）
kubeadm reset
rm -rf /etc/cni/net.d $HOME/.kube/config
#清理 iptables 规则
iptables -F
iptables -X
iptables -t nat -F
iptables -t nat -X
iptables -t mangle -F
iptables -t mangle -X
iptables -P INPUT ACCEPT
iptables -P FORWARD ACCEPT
iptables -P OUTPUT ACCEPT
根据提示继续

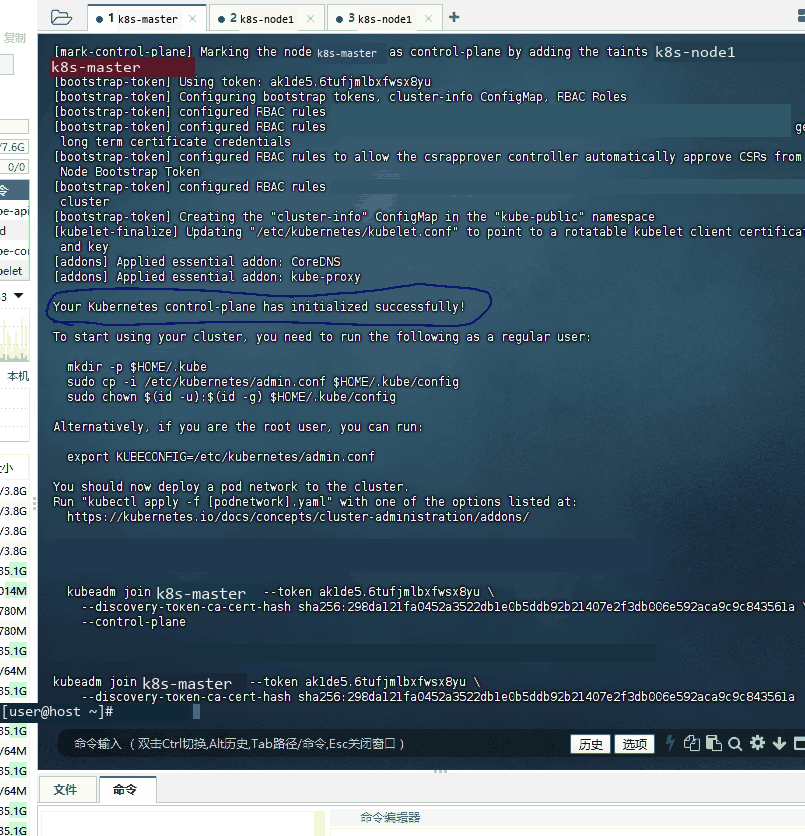

master成功后提示如下：（要根据自己master节点的提示）
Your Kubernetes control-plane has initialized successfully!
To start using your cluster, you need to run the following as a regular user:
mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config
Alternatively, if you are the root user, you can run:
export KUBECONFIG=/etc/kubernetes/admin.conf
You should now deploy a pod network to the cluster.
Run "kubectl apply -f [podnetwork].yaml" with one of the options listed at:
https://kubernetes.io/docs/concepts/cluster-administration/addons/
You can now join any number of control-plane nodes by copying certificate authorities
and service account keys on each node and then running the following as root:
kubeadm join k8s-master:6443 --token 50rexj.yb0ys92ynnxxbo2s \
--discovery-token-ca-cert-hash sha256:10fd9d2a9f4e2d7dff502aa3fb31a80f0372666efc92defde3707b499ba000e9 \
--control-plane
Then you can join any number of worker nodes by running the following on each as root:
kubeadm join k8s-master:6443 --token 50rexj.yb0ys92ynnxxbo2s \
--discovery-token-ca-cert-hash sha256:10fd9d2a9f4e2d7dff502aa3fb31a80f0372666efc92defde3707b499ba000e9
设置.kube/config（要根据自己的配置，不能直接复制）
配置使用 kubectl 命令工具
mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config
export KUBECONFIG=/etc/kubernetes/admin.conf
安装Calico网络插件
curl https://docs.projectcalico.org/archive/v3.20/manifests/calico.yaml -O
kubectl apply -f calico.yaml
如果配置多网卡，出现下面的错误：calico/node is not ready: BIRD is not ready: BGP not established with xxx

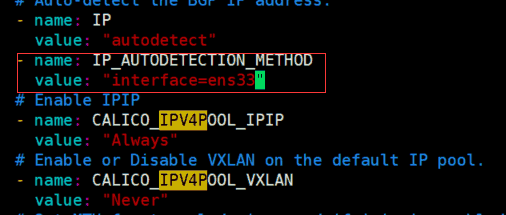

修改calico.yaml的内容,指定网卡，添加下面两行：
- name: IP_AUTODETECTION_METHOD
value: "interface=ens33"
加入node节点

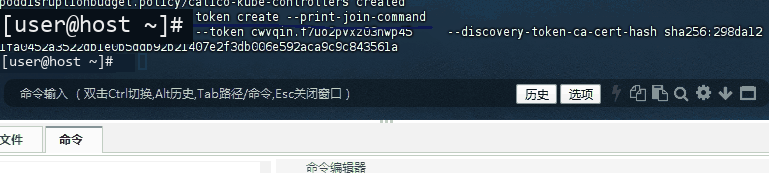

可以通过下面的命令重新生成令牌
kubeadm token create --print-join-command
将node节点加入进master节点的集群里（根据自己的，不能直接复制）
kubeadm join k8s-master:6443 --token 50rexj.yb0ys92ynnxxbo2s \
--discovery-token-ca-cert-hash sha256:10fd9d2a9f4e2d7dff502aa3fb31a80f0372666efc92defde3707b499ba000e9
node节点执行kubectl命令kubectl get nodes出现下面的错误：
The connection to the server localhost:8080 was refused - did you specify the right host or port?
解决方案： 在node节点配置KUBECONFIG环境变量即可
echo "export KUBECONFIG=/etc/kubernetes/kubelet.conf" >> /etc/profile
source /etc/profile
验证集群节点状态
#在k8s-master机器执行查看节点命令
kubectl get nodes
实验结果与分析
完成三台虚拟机环境配置、Docker 与 Kubernetes 组件安装，成功初始化 master 节点并将 node 节点加入集群。执行kubectl get nodes命令可识别所有节点，kubectl get pod -A显示核心组件已部署，但部分节点和 Pod 处于 NotReady 状态，推测是 Calico 网络插件配置需进一步优化，需确认网卡绑定及 BGP 连接状态。
结论与体会
本次实验成功搭建了 Kubernetes 集群基础架构，掌握了节点配置、组件安装及集群初始化的核心流程。实践中发现网络配置和插件部署是关键环节，需注重 IP 规划、防火墙及 SELINUX 等环境预处理。通过排查节点就绪问题，加深了对 K8s 网络通信机制的理解，也认识到集群部署中细节配置的重要性。
